噴漆房廢氣處理設計方案及示意圖

　　本文主要為您介紹噴漆房廢氣處理設計方案及示意圖，根據噴漆房產生的廢氣成分，來設計詳細的廢氣處理方案，噴涂行業的廢氣污染物主要來源于自動噴漆線和噴漆過程中產生的大量漆霧，其中可能含有大量的苯乙烯、苯、二甲苯、丁酮、醛、硫化物、氮氧化物等廢氣和顆粒物。并以一定的溫度擴散到整個車間和工廠邊界的外圍，這是一種污染嚴重的廢氣。以下四種噴漆房廢氣處理設計方案用的工藝，希望對您有一點點幫助。

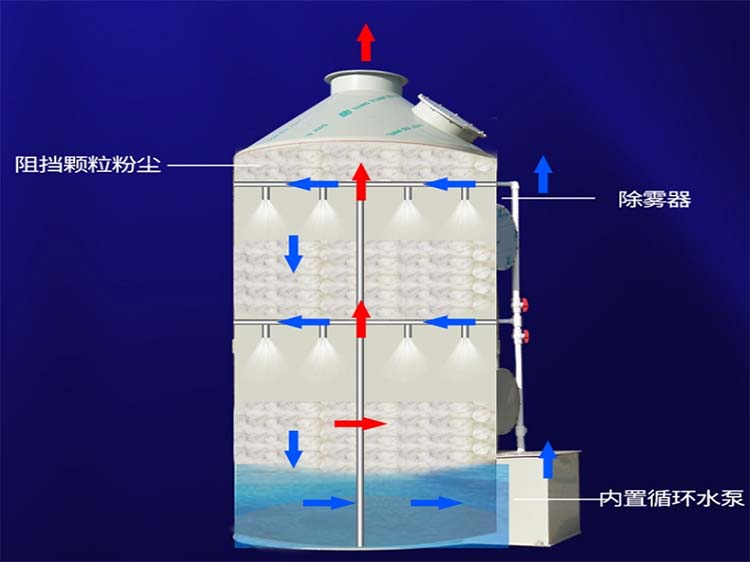

1、水噴淋：

　　一般用于對漆霧的過濾，對于三苯及其他VOCs氣體無效。我國對漆霧的過濾80～90%采用濕式過濾，如水簾、水旋、油簾等方式。國外是80～90%采用干式過濾、發達國家根本不允許使用濕式過濾(因為油污對水的污染當今國際上還沒有理想的解決方法。

2、光氧催化：

　　利用特制的高能高臭氧UV紫外線光束照射，來裂解排放的廢氣，能有效的處理：硫化氫、甲硫氫、甲硫醇、二硫化碳、苯乙烯、硫化物H2S、VOC類等廢氣的分子鏈結構，使有機或無機高分子廢氣化合物分子鏈，在高能紫外線光束照射下，降解轉變成低分子化合物，如二氧化碳、水等，從而達到有效的治理，實現達標排放，無二次污染。

3、RTO蓄熱燃燒：

　　有機廢氣首先經過蓄熱室預熱，然后進入氧化室，加熱升溫到800℃左右，使廢氣中的VOCs分解成CO2 和H02，氧化后的高溫氣體再通過另一個蓄熱室熱處理，然后煙氣排出RTO系統。這個過程不斷循環再生，每一個蓄熱室都是在輸入廢氣和排出處理過的氣體的模式間交替轉換。切換時間根據實際情況可以調整。蓄熱式焚燒爐是一種高效有機廢氣治理設備，具有熱效率高(≥95%)、運行成本低、能處理大風量低濃度廢氣等特點，濃度稍高時，還可進行二次余熱回收，大大降低生產運營成本。

4、催化燃燒：

　　根據吸附(效率高)和催化燃燒(節能)兩個基本原理設計，采用雙氣路連續工作，一個催化燃燒室，兩個吸附床交替使用。先將有機廢氣用活性炭吸附，當活性炭快達到飽和時停止吸附，然后用熱氣流將有機物從活性炭上脫附下來使活性炭再生;脫附下來的有機物已被濃縮(濃度較原來提高幾十倍)并送往催化燃燒室催化燃燒成二氧化碳及水蒸氣排出。

5、活性炭吸附：

　　活性炭凈化有機廢氣是利用活性炭的微孔結構產生的引力作用，將分布在氣相中的有機物分子或分子團進行吸附，以達到凈化氣體的目的，凈化后的氣體通過煙囪達標排放。

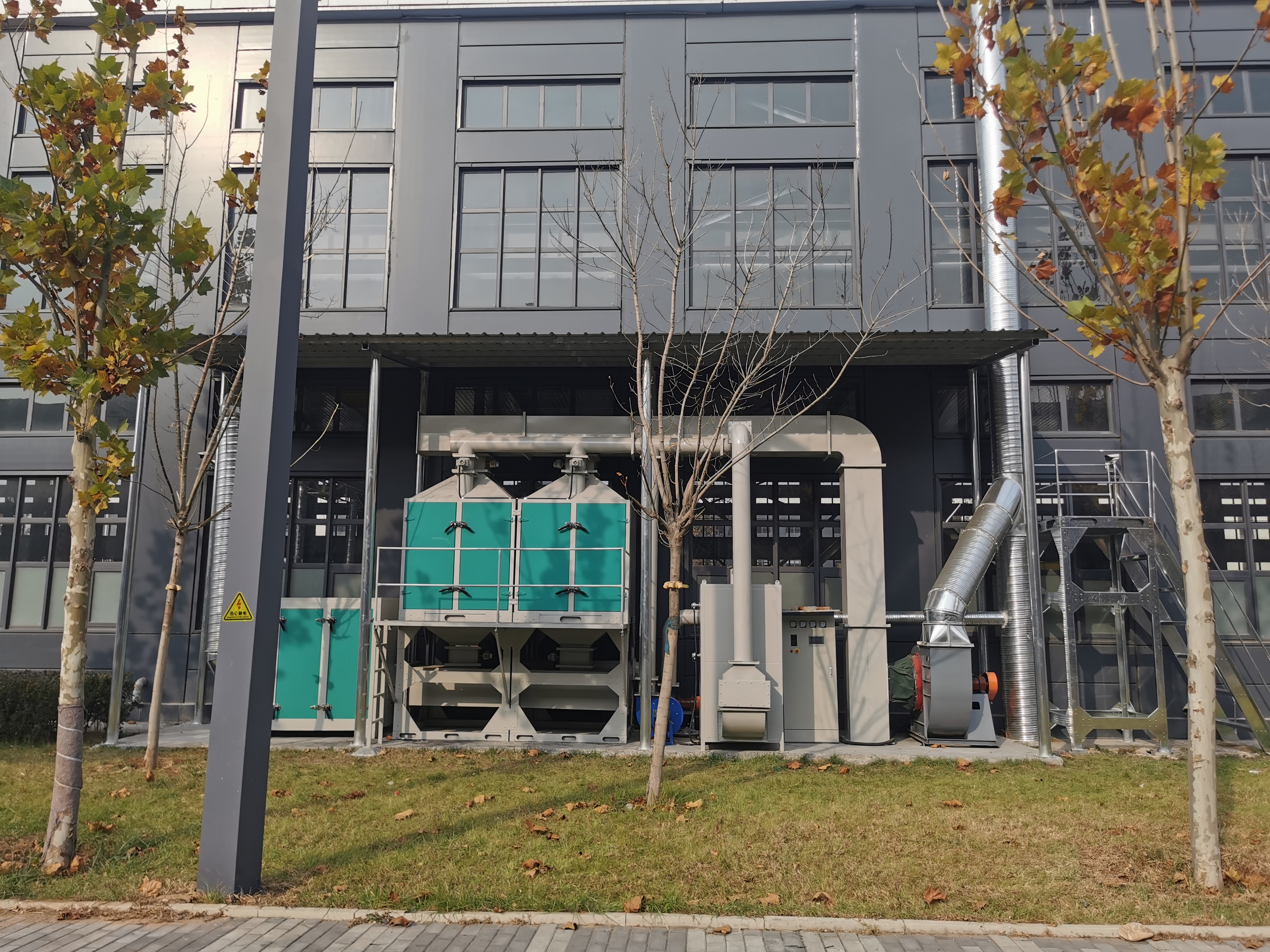

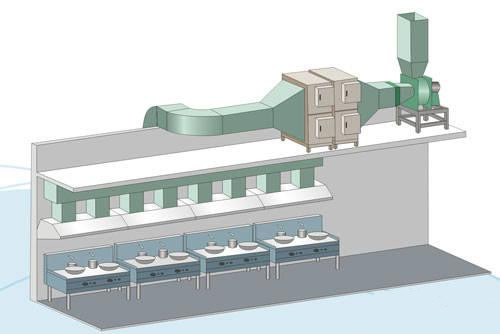

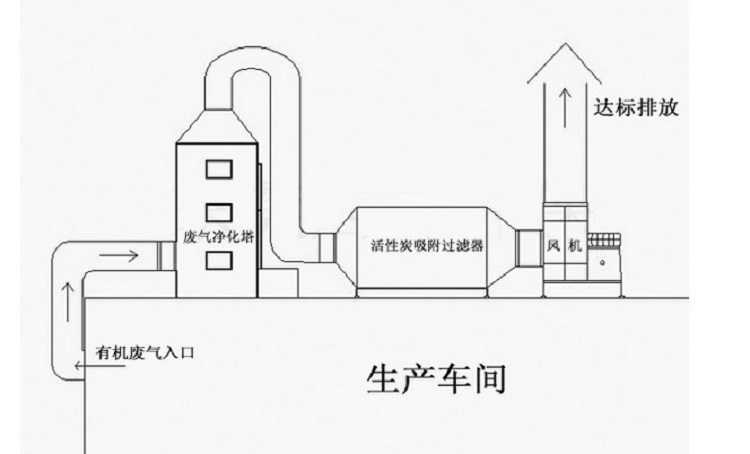

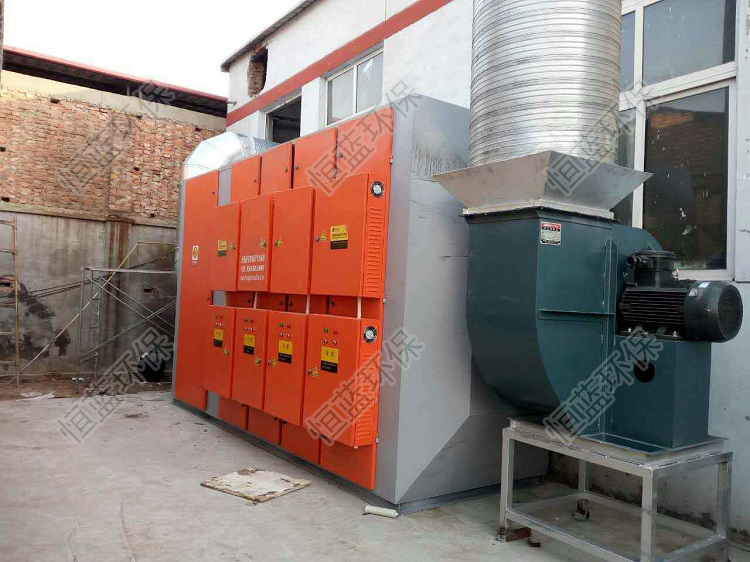

　　噴漆房廢氣處理示意圖

　　噴漆房廢氣處理示意圖

　　噴漆房廢氣處理示意圖

　　噴漆房廢氣處理示意圖

　　噴漆房廢氣處理示意圖
